特点
双稳态脉冲电磁阀，线圈输入脉冲信号。通过正负脉冲信号的切换，使线圈产生的磁场方向了生改变，从而使阀芯动作。电磁阀动作的脉冲个数为4-10个脉冲。脉冲结束后，线圈无需通电，阀芯会稳定在一个位置。由于交流驱动信号为4-10个脉冲，直流驱动信号为1个100ms宽的脉冲，所以电磁阀功率几乎为零。

通用规格
适应介质： R600a，R134a
适用电源：110Vac 50Hz， 220Vac 50Hz， 12Vdc
工作电压范围： 85-128V（额定电压110Vac)
165-253V（额定电压220Vac)
10.8-13.2V（额定电压12Vdc)
脉冲形式：交流脉冲， 直流脉冲（100ms宽）
驱动脉冲数量：交流4-10个 直流1个
电磁阀换向间隔时间： ≥3s
最大工作压力： 2.5MPa
制冷剂允许温度：-25～+95℃
使用环境：-25～+55℃
湿度： ≤95%
存储温度：-30～+85℃

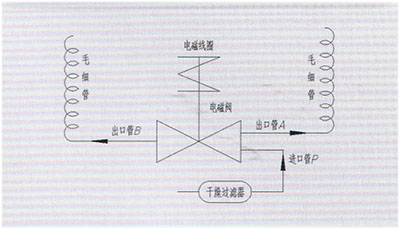

系统连接方式

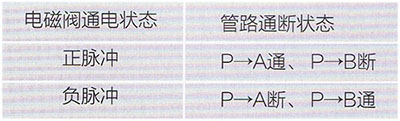

管路通断状态表（其他状态可以调整）

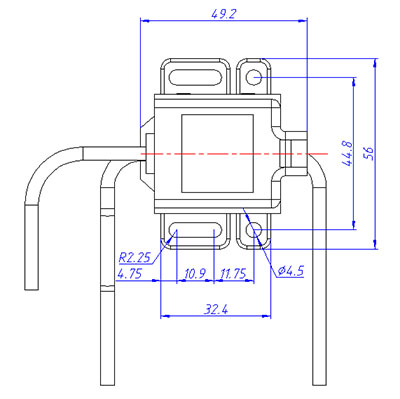

外形尺寸

正负脉冲定义
250#端子为公共端（即为 “0”）
正脉冲-当187#端子为“+”，250#端子为“0”时，电流从187#流向250#
负脉冲-当187#端子为“-”，250#端子为“0”时，电流从250#流向187#
